針織機油針筒變黑原因深度探究與解決方案

一、研究背景

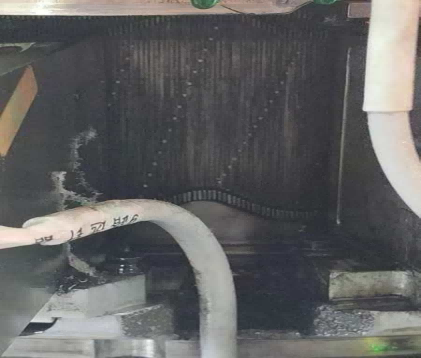

針織機油針筒變黑問題長期困擾著行業(yè)，不僅影響設備性能，還對產(chǎn)品質(zhì)量構(gòu)成威脅。邁斯拓公司決心攻克這一難題，開展了系統(tǒng)的配方研究及模擬測試試驗。

二、試驗過程詳解

1. 基礎油選擇：我們精心挑選了無色無味、高壓加氫深度精制的二類基礎油，確保基礎油的高品質(zhì)。

2. 添加劑配制：多種不同類型的添加劑組合物被精心制作，并與基礎油加熱融合，形成不同配方體系的針織機油成品。

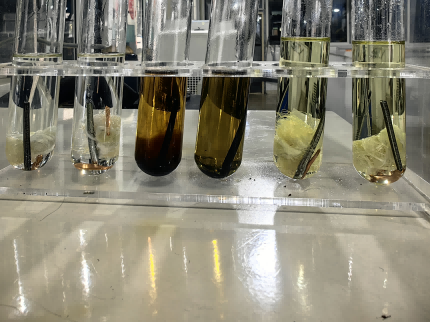

3. 模擬測試：將各配方的針織機油置于試管中，加入模具鋼鋼條、銅絲及四種不同材質(zhì)的絲線作為催化劑，模擬高溫工作環(huán)境，在120℃下加熱48小時。

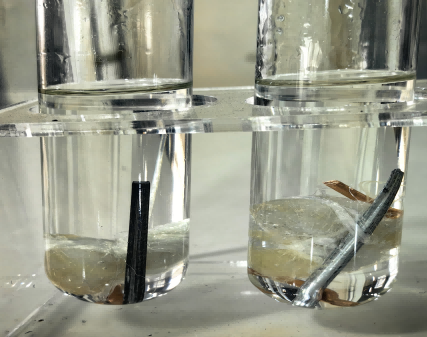

4. 觀察與記錄：經(jīng)過高溫測試，我們發(fā)現(xiàn)銅絲表面無明顯變化，而模具鋼表面則出現(xiàn)分化，其中一個樣品腐蝕變黑，且隨時間延長腐蝕加??；另一樣品則保持穩(wěn)定，并且不同的配方體系金屬表面呈現(xiàn)的變色情況都各不相同?；A油相同，添加劑不同產(chǎn)生的表面顏色不同，說明針筒變黑主要是添加劑問題導致的。

5. 深入分析：考慮到針織機針筒表面溫度通常低于80℃，我們推斷黑針筒現(xiàn)象主要源于添加劑中的潤滑極壓成分，尤其是活性硫?qū)饘俦砻娴拇呋饔?，以及表面活性劑、防銹劑、抗氧劑、凈洗劑等成分的復雜反應的綜合結(jié)果。

三、試驗成果

經(jīng)過上百次高溫強化模擬測試，邁斯拓公司成功優(yōu)選出不會導致針筒發(fā)黑的針織機油。該油品在乳化性、潤滑性、抗磨性及耐黃變性方面均表現(xiàn)出色。

四、建議與措施

基于此次研究成果，我們提出以下建議：

1. 添加劑配方優(yōu)化：研發(fā)新型添加劑，降低對金屬表面的腐蝕風險。

2. 針筒表面處理改進：對針筒進行特殊處理，增強其抗腐蝕能力。

3. 加強設備維護：制定定期維護計劃，及時更換受損針筒，保障生產(chǎn)效率。

4. 建議選購邁斯拓針織機油，以避免針織機油使針筒變黑的情況發(fā)生。

五、結(jié)語

邁斯拓公司通過此次深入研究，不僅揭示了針織機油針筒變黑的主要原因，更為行業(yè)提供了切實可行的解決方案。我們將繼續(xù)致力于技術創(chuàng)新，為針織設備行業(yè)的持續(xù)發(fā)展貢獻力量。
